转炉掷落式检测系统

投弹式副枪投掷设备通常放置于转炉下料口平台，该平台空间污染严重，粉尘密度极高，并属于高温高粉尘高污染环境，通常不适合电器设备长期裸露放置使用。由于投弹式副枪的使用特性，设计师在设计其投掷设备时着重考虑了其放置空间的环境因素，使投弹副枪投掷设备适合长时间裸露放置于转炉高层平台的高污染环境内使用。

通常，每套设备配备一套弹仓与一套投掷检测机，部分钢厂由于现场使用需要，可配备两套弹仓，用于放置不同种类的检测用投弹式副枪探头。

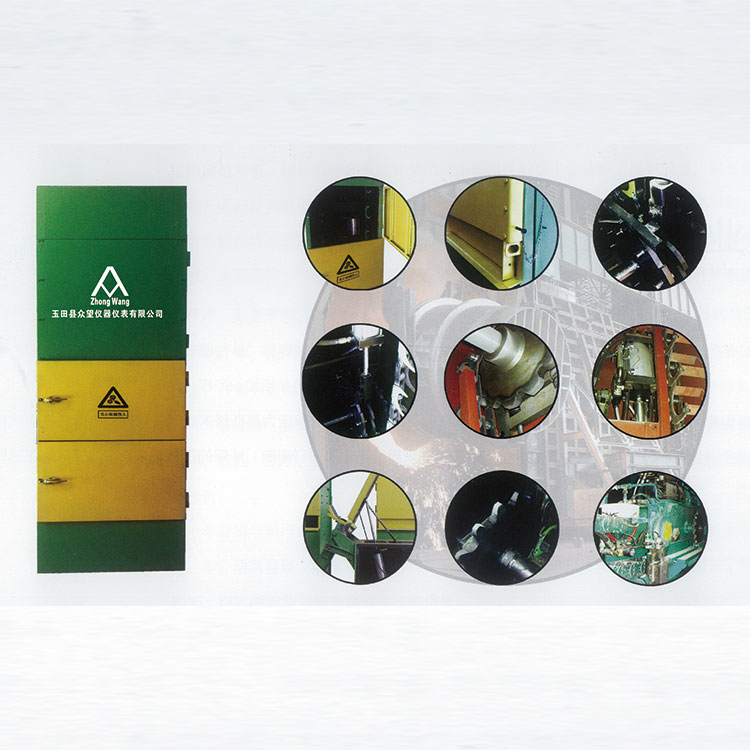

投弹副枪设备

弹仓的主要作用是放置投弹式副枪探头，并通过电子电路及PLC系统高精度控制进行滚动式装弹，每次动作确保只能安装一只探头到投掷检测机内，弹仓滚动方式通常采用气缸精密带动模式，解决了环境对电机的影响，同时提高了设备运转的精密度。

投弹式副枪投掷检测机的主要作用是用于以投掷的方式，将检测探头投放到转炉内并通过高精度数据信号连接系统将转炉内的检测信号传回检测仪表进行分析计算，得到转炉内元素成份含量，检测机采用翻板投掷方式，使用一个密闭的气缸进行带动，通过PLC系统进行控制联动，其动作一气呵成，精密无误，确保了投弹式副枪探头准确的进入钢水中进行检测。

整套设备均采用底部镂空，顶部密封的设计理念，内部可接通压缩空气，使设备内部形成正气压，防止积灰及各种污染源，大幅度的降低了设备故障车。

转炉掷落式检测系统

投弹式副枪的PLC控制系统采用西门子PLC作为控制核心，通过仪表检测软件与控制系统进行通信来控制、监控投弹式副枪设备的运行。

TCO控制系统包含一套PLC控制柜、就地控制柜一套，通过多股通信电缆连接进行集中与就地控制，PLC 控制柜通过西门子专用的通信电缆与上位机检测仪表相连。

上位机检测仪表仅有“安装探头”、“开始检测” 等简单功能，其他更为复杂精密的控制动作均有PLC系统自行完成，所有动作逻辑性严谨，确保设备控制稳定安全运行。

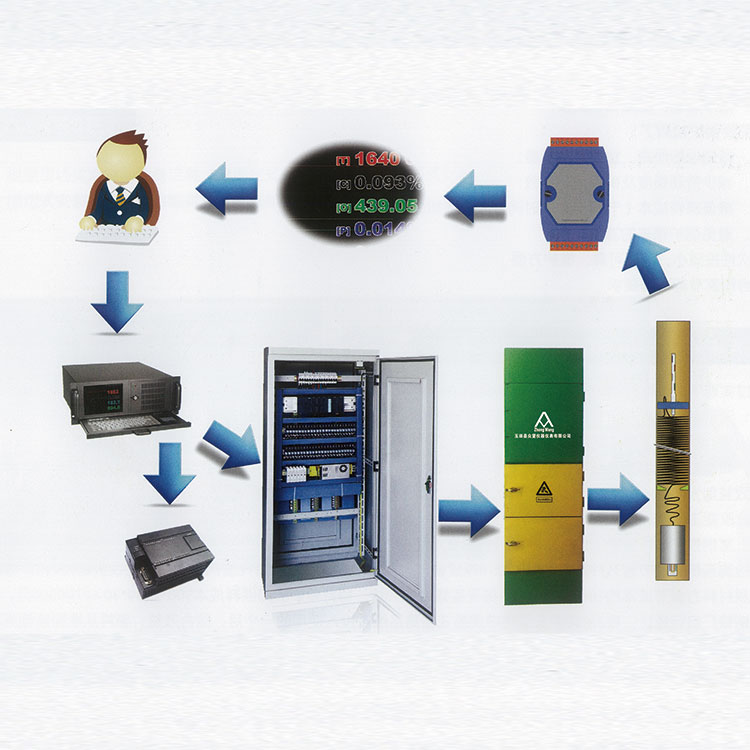

操作流程

操作者仅需对检测仪表进行控制，在仪表上点击“开始检测"按钮，仪表将指令送达控制系统，控制系统对设备进行智能化控制，检测设备将探头投掷到转炉内进行检测，十秒钟内将检测信号通过耐高温导线传输到仪表内部的检测模块，通过精密级的数模转换，在仪表软件中计算出当前钢水内的温度、氧含量、碳含量甚至磷含量等元素信息并反馈给操作者。
